ＤＪ４３０のベルトを取り替えてみました

平成１７年６月１３日

ＤＪシリーズのベルトの価格が改定され４月１日から\6,940円になったそうです。

多くの方が自分でベルト交換を行うようになったための処置なのかは分かりませんが、何とも言いがたい会社です。
この様な事が起こるようではこの先安心してＤＪを使い続ける事が出来ません。
新規に購入される方は十分考慮して決断してください。

価格に関する情報がありましたら掲示板等への投稿をお願いいたします。

ヒューレット・ＰのインクジェットプロッターＤＪ４３０のベルト交換を行いました

DJ３３０のベルト交換はこちら【デザインジェット330のベルト交換記】

無事完了した方から、Mailを頂きました。ご参考にして下さい。

DJ430ベルト交換成功・・ばんざーーーい。
hpサービスオーダーセンターにtel注文すると１時間くらいで注文書がfaxされて来て、当方のvisaカードの番号を記載して送り返すと、２日後にベルトが送られてきました。
すべて込みで2415円でした。
まずはお礼とご報告まで。
ありがとうございました。

ポイント１：ベルトはＨＰサービスオーダーセンターで取り寄せられる。
ＵＲＬ：ＨＰサービスオーダーセンター　
TEL: 0120-250-589 FAX: 03-5280-4080
営業時間: 9:00-12:00, 13:00-17:00 土日祝祭日を除く

ポイント２：支払いはＶＩＳＡカード可・二日後に届くとは凄いな！！
ポイント３：かかった費用２,４１５円！超安い！

突然ＤＪ４３０の正面ランプが全て点灯、スイッチを入れ替えても全て点灯、全く動く様子がない。
HPのサポートに電話してもつながらない、話し中ばかり、と言うことは日本全国困ってるﾝだ
再度ＤＪ４３０を観てみると何とベルトがボロボロ！そんなに酷使していないんだけどな～？？

話によるとHPのメンテナンス料５万円、この際EPSONのPX6000又はPX7000に変えようかな！
「壊れて元々、そのときは処分するか」と決断、ベルトを注文することになった。
ベルト代2,900円＋送料1,000円＋消費税＝4,095円（北九州市内の事務器屋さん取り寄せ価格）
Ｎ．Misumiさんお世話になりました。おかげで無事取り替え完了できました。
所要時間約１時間30分～２時間　う～ﾝ　５万円か！良い商売もあるモンだな

ＤＪ４３０も動きだし、満足！満足！・故障の原因はベルトでした

購入して３年目ベルトはボロボロにちぎれ！樹脂はねっとりしてロールにこびりついている。
ベルトの対応年数が短すぎるのと違いますか？

２月８日このページをご覧になった方から【この方法ですと、ケーブルサポートのプラスチックが必ず破損いたします。】とのご指摘を頂きました。詳細が分かりましたらごこの場でご報告いたします。
その他お気づきの件がございましたら教えて下さい。よろしくお願いいたします。

２月８日早速ご指摘を頂きました。
「修理中にケーブルサポートのプラスチックが古いベルトをはずす際に必ず折れてしまいます。」
「ベルト交換の際には　ROMカウンターリセット」
「キャリッジ角度調整、サービスステーションメンテも必要です」
（こりゃどうも、自己修理には大変なリスクが伴うのかもしれません）

早速、DJ430を購入した事務機屋さんに連絡、返ってきた返事は「ＨＰ社としては、当社に修理依頼がない場合、『修理できなかった』からと行って修理依頼をされても『一切対応しません』」と言うことでした「結構です！そのときＤＪ４３０は廃棄処分しますのでご心配なく」と答え、処分することを決心する次の回答「ＨＰ社のメンテナンスサービスをご利用なら、明日でも伺いますが５万円です。」続けて「ベルトの注文だけでしたら、３週間かかりますがよろしいですか？」「修理はおことわりする。ベルトのみ購入します」全て了解してDJ430購入先の事務機販売店（北九州市内）にベルトのみ注文完了。３週間以内に届きました。こりゃ！ＤＪ４３０の購入と同時にベルトの購入も必要だな！５万円払いたくない人ベルトは早めに購入することをお勧めします。自己修理が不安な方は以下のサイトにご相談をして下さい【関東地区総代理店：　サポートクラフト】プロッター修理・レーザープリンター修理キャリッジベルト交換A1size（部品＆工賃）＝１６，９００＋消費税キャリッジベルト交換A0size（部品＆工賃）＝１８．９００＋消費税上記は基本工賃のようです。別途下記の料金が追加されます。出張費: 関東 23区 \6,300 23区以外 \8,000(上限 \12,500) 廃インク処理 : \3,000 関東 23区 : \16,900 + \6,300 + \3,000 = \26,200 23区以外 : \16,900 + \8,000 + \3,000 = \28,200 上記以外 : \16,900 + \12,500 + \3,000 = \32,400 等々、昔の話なので詳しくはサイトをご覧下さい

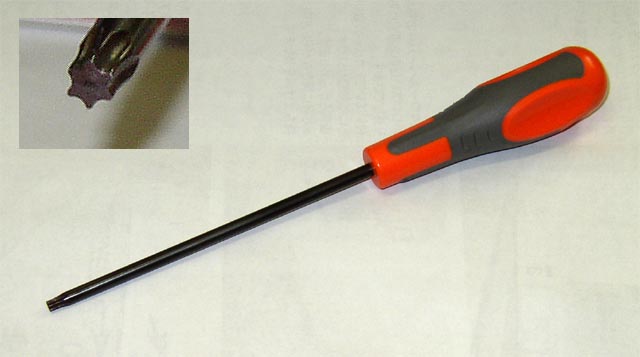

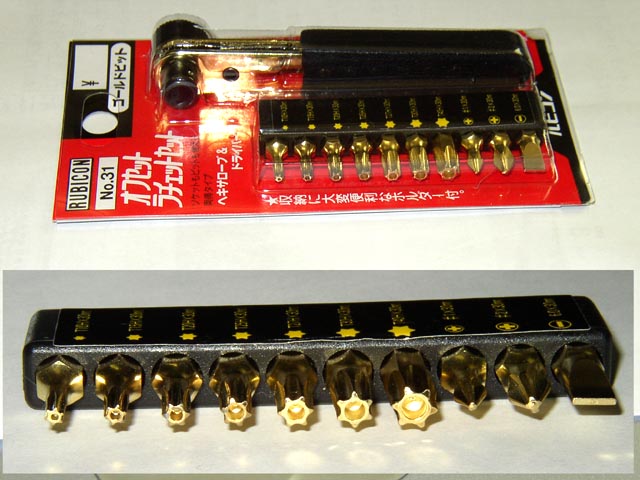

自分で行うベルトの取り替えは安価に済むが、リスクは全て自分で持つ決心が必要ネジ頭が普通ではありませんので専用の形状をしたドライバーが必要です。ホームセンターで購入しておきましょう・・・ン？　ＤＪ４３０に付属していましたかね？？

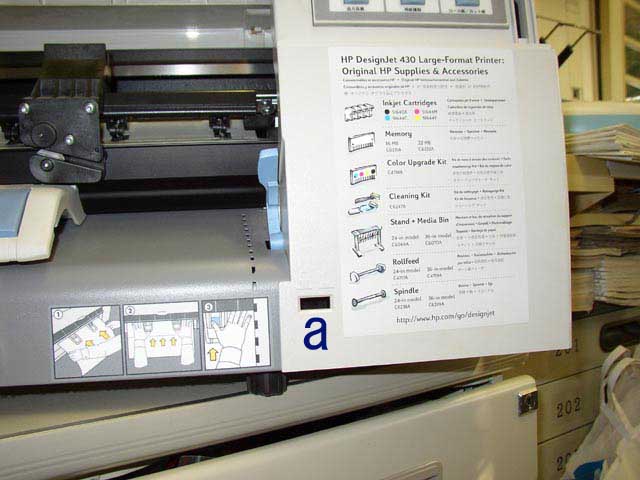

	ａの電源スイッチは予め取り外しておかないと、カバーは外れません。スイッチの外し方は摘んで引っぱるだけ。

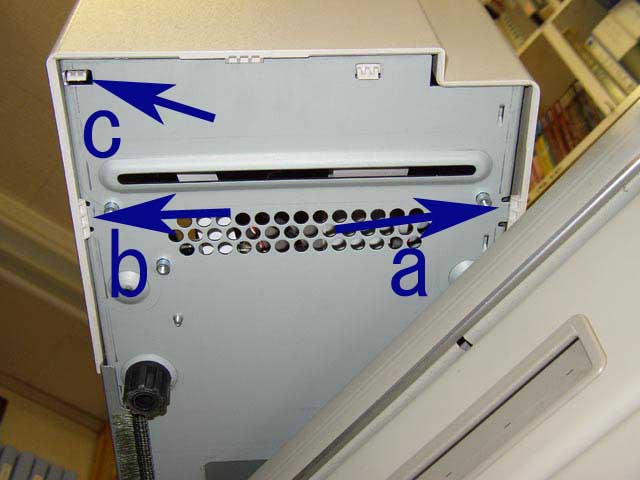

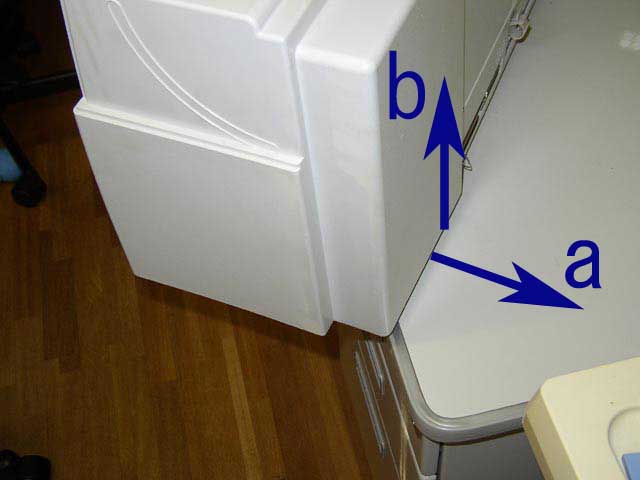

	元々ロールペーパーの部材がついていたので事前に取り外しています。付いていてもカバーの取り外しには問題ないです。後側ろから外します。ａ方向に開きながらｂ方向へ持ち上げ爪を外します。

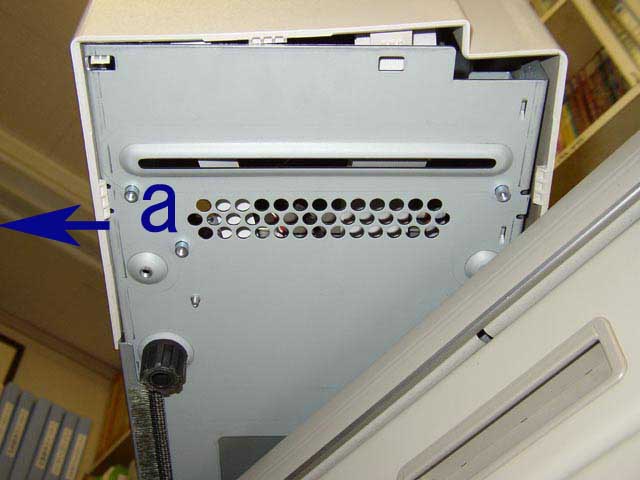

	下から見ると、カバーの爪が本体に引っかかっています。ａの部分にユビを当て、引くようにして上へ持ち上げます。ここは以外と簡単に外れました。ｂの爪がCが邪魔してちょっと難しい。

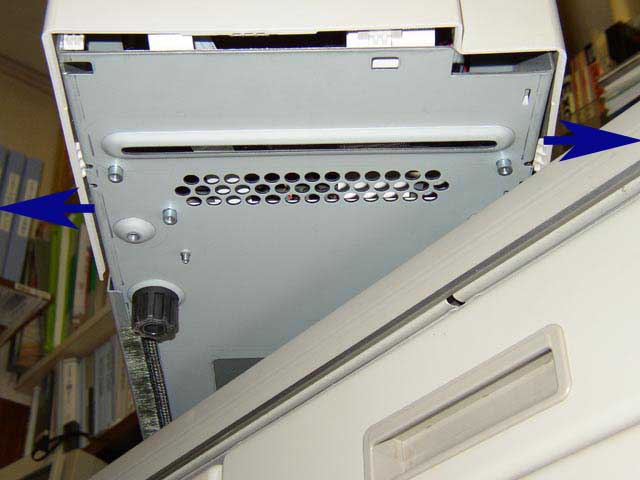

	まずは、後ろ側が外れたら正面の爪を外すのですが、これが難しい。爪が折れそうになりますが慎重に且つ力を入れて引っ張り持ち上げる。これがなかなか動かない。
	お見事！外れました。他人の機械を扱うときは「折れても良い」と言う承諾をもらいましょう。いやはや！折れるかと思った。冷や汗ものだ！

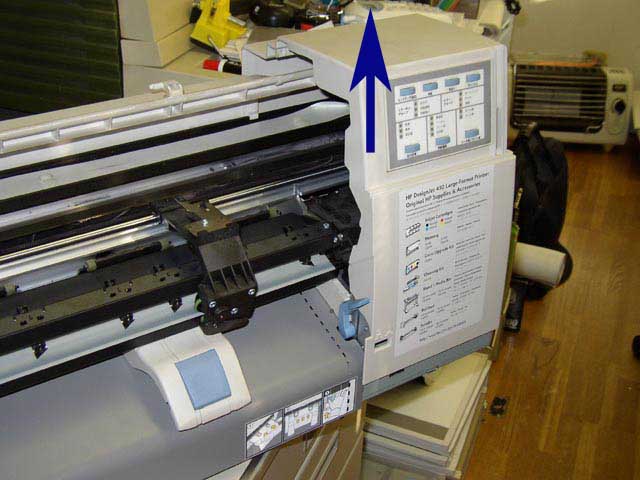

	これでカバーを持ち上げると外れますが、ここで慎重に！スイッチ周りにデリケートな部品があります。

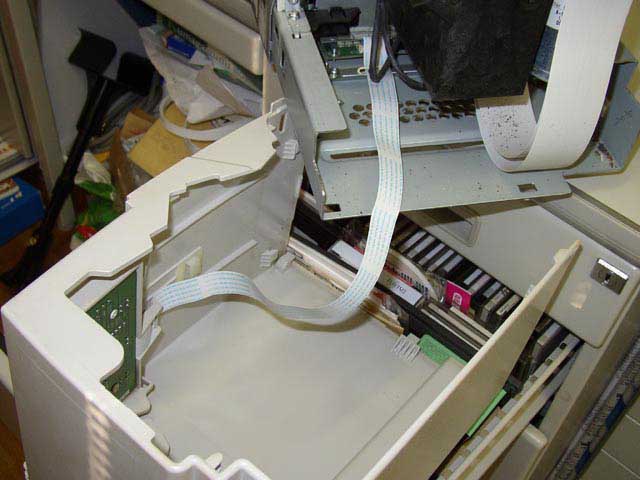

	大事なケーブルがついています。このあたりは触らずに、安定した状態でカバーを置きます。左側のカバーは右側のカバーの要領で外します。こちらは案外簡単に外れました。
	左の本体カバーを外すとこんな状態です。ａのネジを外してステンレスのバンドを外します。折れたり、曲がったりしないように気を付けましょう。

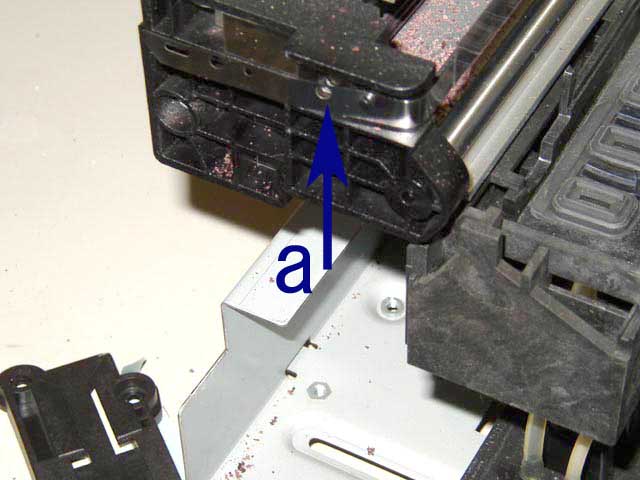

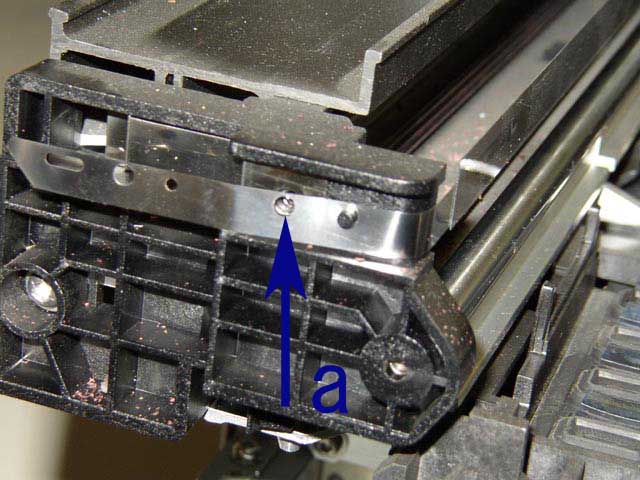

	ａのネジを外せば取れます。

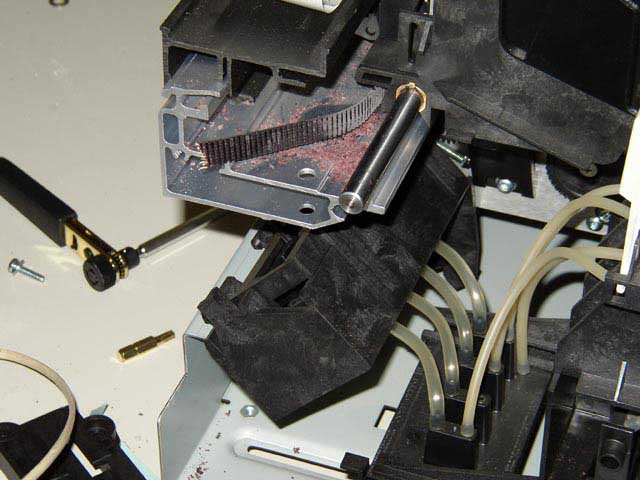

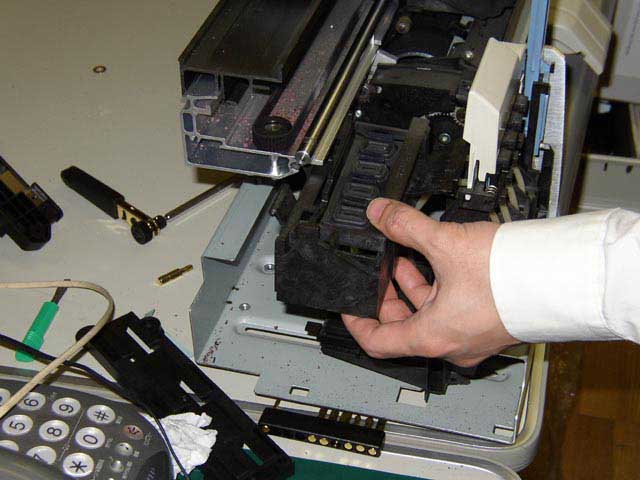

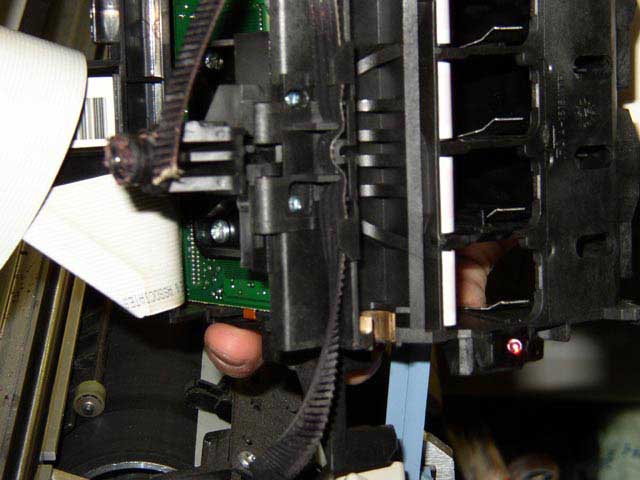

	丁重に取り扱って抜き取ります。ｂのベルトがボロボロになっています。これが原因で、スイッチを入れても全く動きませんでした。

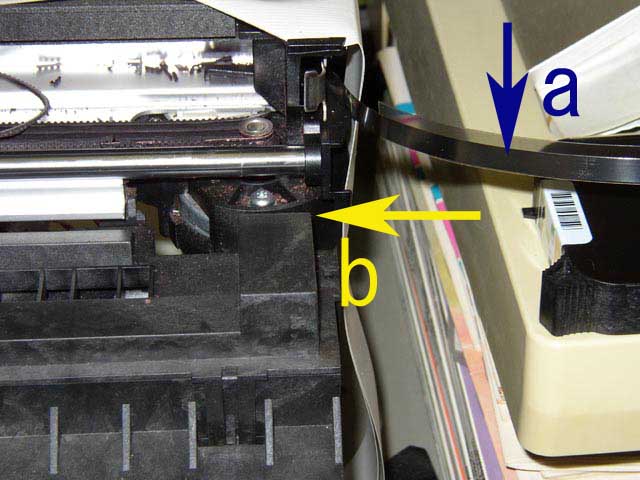

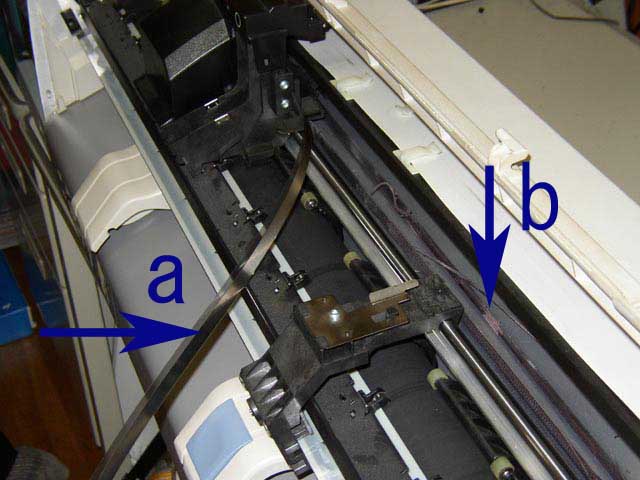

	ａのステンレスベルトが折れ曲がらないように安全な場所に置きます古いベルトを外すときモーターのｂの部分を矢印方向に押します。

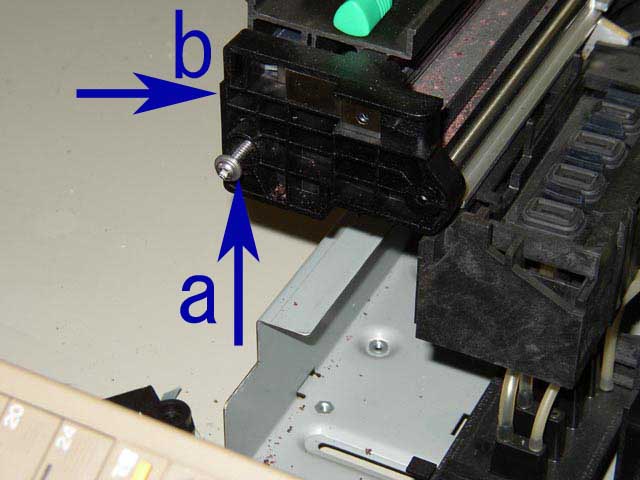

	ａネジを外してｂの黒いカバーを外します。

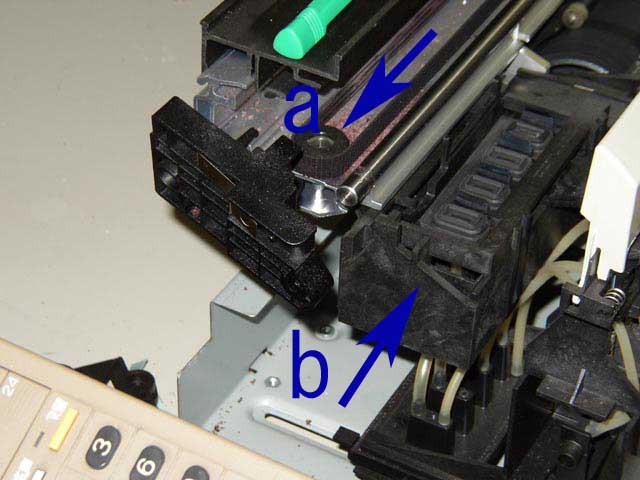

	この後、ａのベルト受けローラーと、ｂの部品を外さないとインクジェットヘッドは外れません。

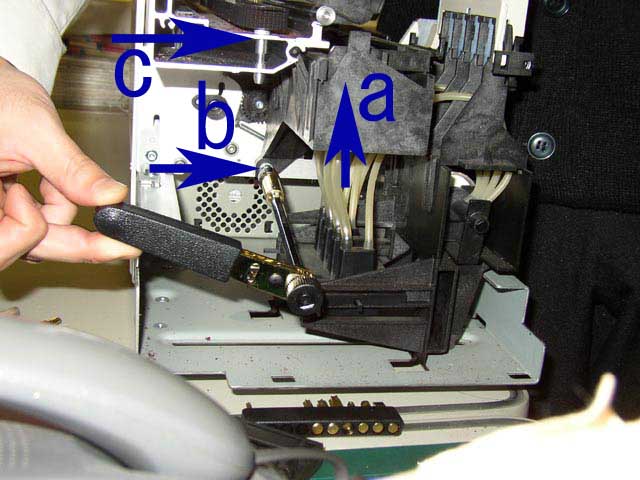

	ａを外すのにこのｂネジを外します。ｃのベルト受けローラーを外すとき部品が転がり落ちますので注意。

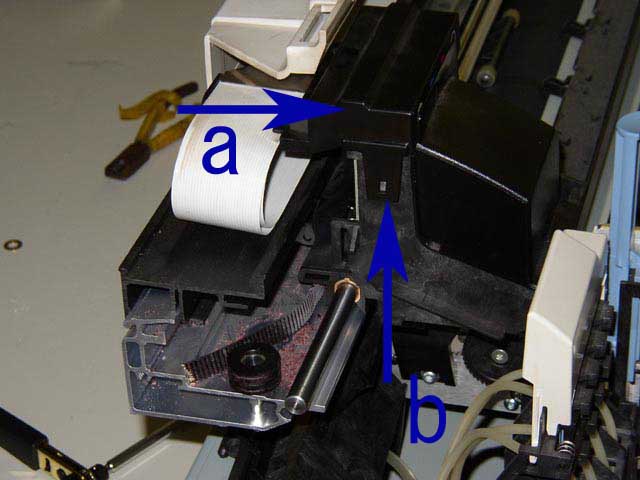

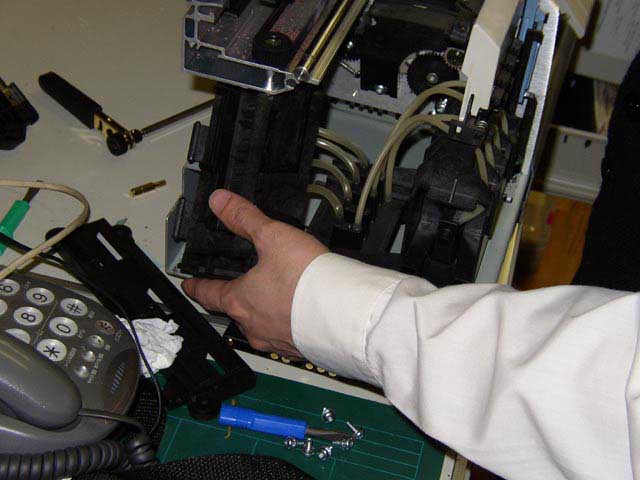

	インクノズルヘッドを外すにはベルト受けローラーを外します。白い平らなコードが付いたａトップも外します。このｂの爪を外すと簡単に取れます。これも電子部品が付いていますので注意が必要です。

	ベルトを外すとき、取り付けることを考えて置いて下さい。この後は今までの逆に組み立てて終了です。ローラーにベルトのカスが沢山こびりついていますので除去します。掃除も忘れずに。

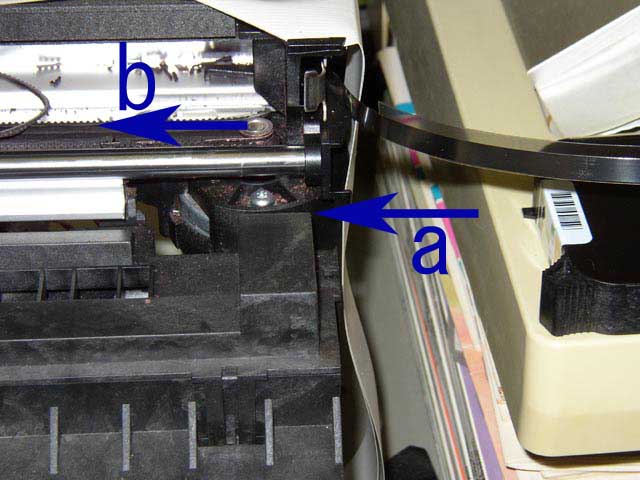

	ベルトを取り付けるときにａの部分を矢印方向へ押すとモーターがｂ方向へ移動しますので簡単に取り付けられます。取り付け後にマニュアルを見て印刷調整をして下さい。幸運を祈ります。
